ČSN EN ISO 14122-3

Kamil Procházka

Zklamala mě norma ČSN EN ISO 14122-3. Říkají ji Bezpečnost strojních zařízení - Trvalé prostředky přístupu ke strojním zařízením - Část 3: Schodiště, žebříková schodiště a ochranná zábradlí.

Kdyby někdo chtěl vědět jaká může být výška a šířka schodu, čtěte. Dozvíte se to. Ušetříte si čas s výpočty. Dozvíte se, že abyste rozměry mohli správně vyhodnotit, budete potřebovat ještě ČSN EN IS 14122-1. Té říkají Bezpečnost strojních zařízení - Trvalé prostředky přístupu ke strojním zařízením - Část 1: Volba pevných prostředků přístupu mezi dvěma úrovněmi a obecné požadavky na přístup.

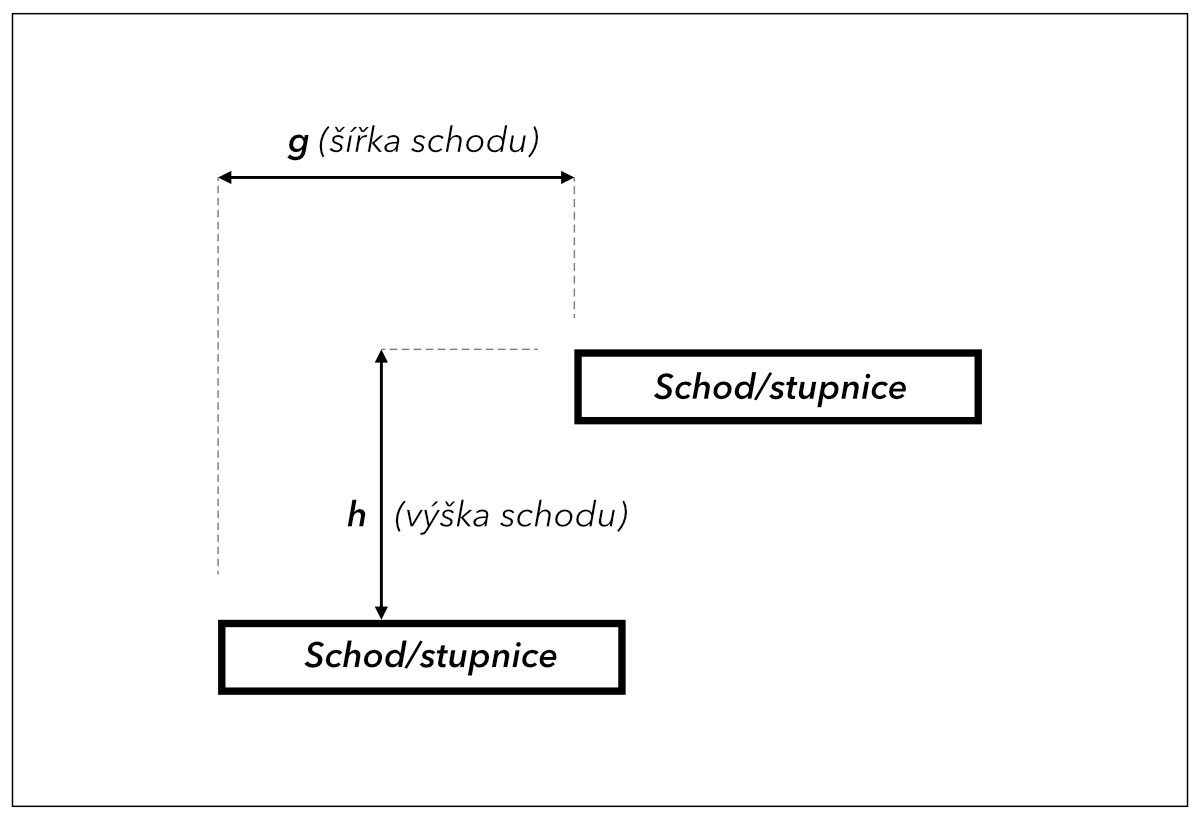

co si představit pod písmeny (g) a (h)

NO FUJ

Šířku schodu (g) celkem logicky povolili mezi 210 mm a 310 mm. Za to moc chválím. To mi dává smysl. Ale hádejte, jaká je povolená výška (h). Je určena vzorcem:

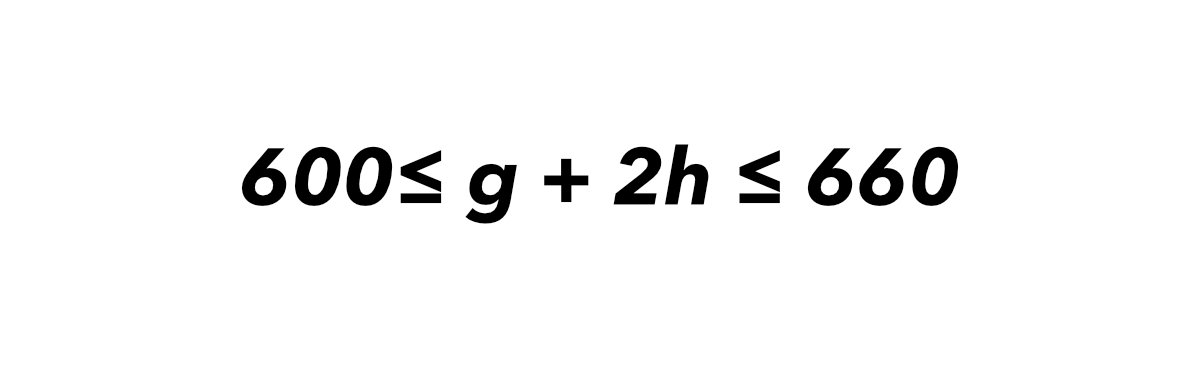

vzorec pro výpočet výšky schodu (h) - hodnoty v mm

Pojďme se na vzorec podívat zblízka. Když to vezmu podle krajních hodnot, můžeme za h, tedy výšku schodu, dosazovat čísla od 145 mm do 225 mm včetně. Akorát že pro h z intervalu 145 až 225 nemůžu dosazovat všechna g. Vlastně nemůžu použít více než polovinu všech kombinací. To je mrzuté, ale tady to nekončí.

aby to nebylo jednoduché

Pak se podíváte do normy ČSN EN ISO 1422-1 a zjistíte, že schodiště je pevný prostředek přístupu s úhlem sklonu mezi 20° až do 45°, jehož horizontální prvky jsou stupnice. To je pěkné, ale i některé povolené kombinace h a g ze vzorce výše nesplňují požadavek na sklon. To je nemilé.

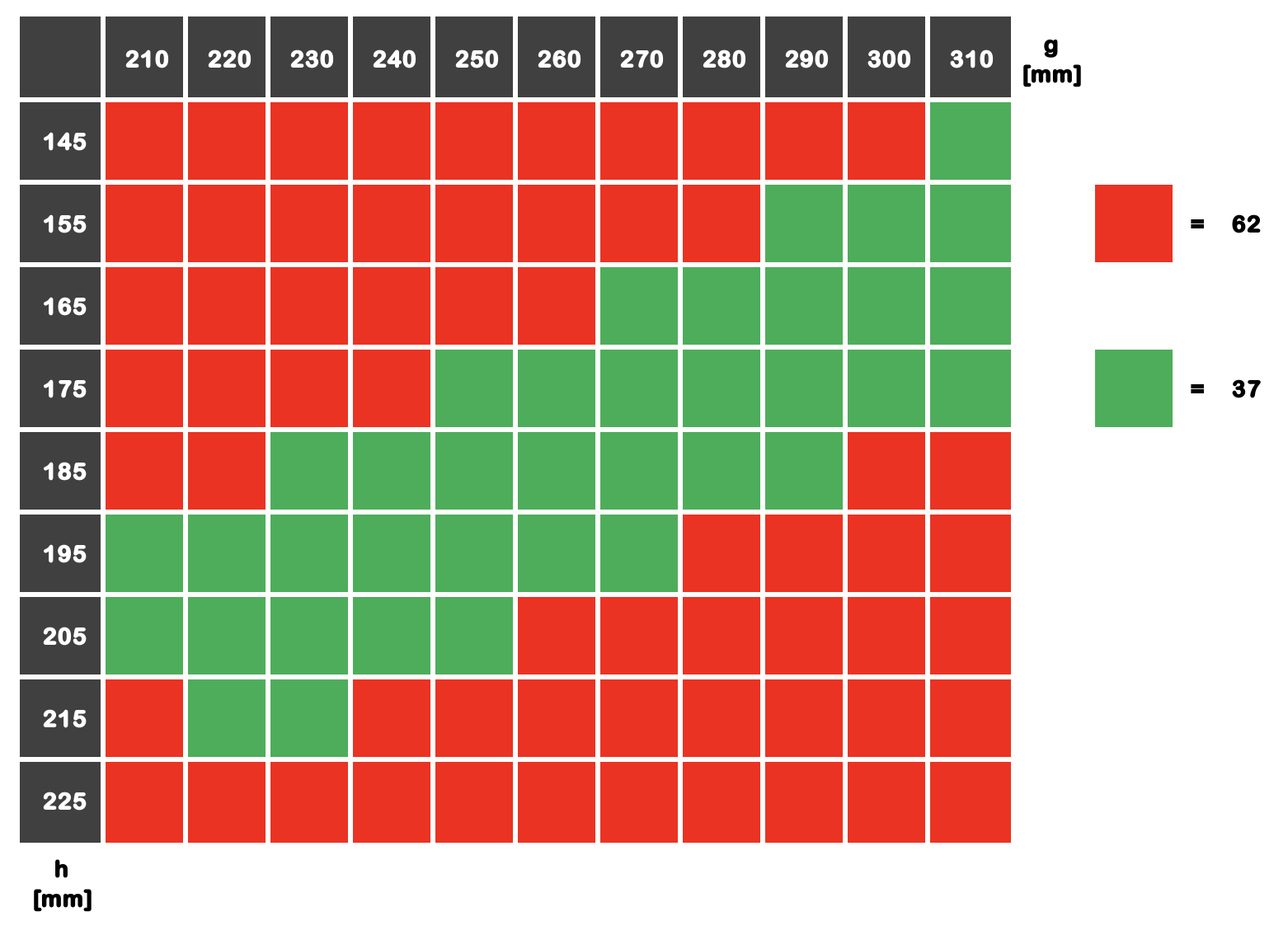

co (přibližně) můžu dosadit?

sečteno a podtrženo

Je dáno, že g = <210,310>. Dle vzorce dopočítáme, že teoreticky h = <145,225>. Víme, že nemůžeme použít více než 50 % kombinací těchto čísel. A aby toho nebylo málo tak sklon schodů daný druhou normou = (<20,45>) nám omezuje další kombinace h a g, které lze použít podle vzorce. Celkově ze všech teoretických kombinací pro g a h můžeme použít cca 37 %. Což je podle mě zoufale málo.

Dovoluji si použít matematické symboly pro množiny. <> tyto závorky znamenají, že krajní hodnoty jsou součástí množiny. () Klasické závorky by znamenaly, že krajní hodnoty nejsou součástí množiny.

Jen pro pořádek, existuje norma na schodiště, která tedy není ani EN ani ISO, ale jen ČSN 73 4130, a podle ní dokážeme výšku a šířku určit čísly. Bez vzorce.
